HM HRC
Mold end mills

07220

2 flute ball nose end mill for ribbing

HRC 07220

07220

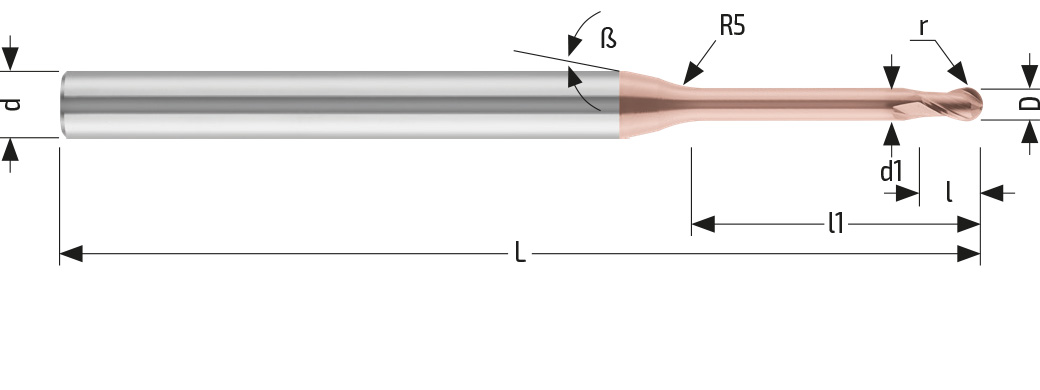

HRC 07220 Dimensions Click to zoom
Diameter of cutting edge
Corner Radius
Cutting length
Neck Relief Length
Overall Length
Stock
Products :
D +0/-0,02 Cr/r l l1 d1 β L d h6 ε 0,5° ε 1,0° ε 2,0° ε 3,0° Z Rif. gambo Coatings
(Balinit®) 		Code Stock Order
0,50 0,25 0,35 2,0 0,45 12,0 50 4,00 2,68 2,83 3,11 3,36 2 HA Tisaflex F07220H00050002
0,50 0,25 0,35 3,0 0,45 12,0 50 4,00 3,74 3,94 4,28 4,57 2 HA Tisaflex F07220H00050003
0,50 0,25 0,35 4,0 0,45 12,0 50 4,00 4,80 5,04 5,42 5,74 2 HA Tisaflex F07220H00050004
0,50 0,25 0,35 5,0 0,45 12,0 50 4,00 5,86 6,12 6,55 6,90 2 HA Tisaflex F07220H00050005
0,50 0,25 0,35 6,0 0,45 12,0 50 4,00 6,91 7,20 7,66 8,04 2 HA Tisaflex F07220H00050006
0,50 0,25 0,35 8,0 0,45 12,0 50 4,00 9,00 9,34 9,87 10,28 2 HA Tisaflex F07220H00050007
0,50 0,25 0,35 10,0 0,45 12,0 50 4,00 11,09 11,47 12,04 12,50 2 HA Tisaflex F07220H00050008
0,60 0,30 0,40 2,0 0,55 12,0 50 4,00 2,67 2,83 3,10 3,35 2 HA Tisaflex F07220H00060001
0,60 0,30 0,40 4,0 0,55 12,0 50 4,00 4,80 5,03 5,41 5,73 2 HA Tisaflex F07220H00060002
0,60 0,30 0,40 6,0 0,55 12,0 50 4,00 6,91 7,20 7,66 8,03 2 HA Tisaflex F07220H00060003
0,60 0,30 0,40 8,0 0,55 12,0 50 4,00 9,00 9,34 9,86 10,28 2 HA Tisaflex F07220H00060004
0,60 0,30 0,40 3,0 0,55 12,0 50 4,00 3,74 3,94 4,27 4,56 2 HA Tisaflex F07220H00060005
0,60 0,30 0,40 5,0 0,55 12,0 50 4,00 5,85 6,12 6,54 6,89 2 HA Tisaflex F07220H00060006
0,60 0,30 0,40 10,0 0,55 12,0 50 4,00 11,08 11,47 12,04 12,49 2 HA Tisaflex F07220H00060007
0,80 0,40 0,50 2,0 0,75 12,0 50 4,00 2,67 2,82 3,08 3,33 2 HA Tisaflex F07220H00080001
0,80 0,40 0,50 4,0 0,75 12,0 50 4,00 4,79 5,02 5,40 5,72 2 HA Tisaflex F07220H00080002
0,80 0,40 0,50 6,0 0,75 12,0 50 4,00 6,90 7,19 7,64 8,02 2 HA Tisaflex F07220H00080003
0,80 0,40 0,50 8,0 0,75 12,0 50 4,00 9,00 9,33 9,85 10,27 2 HA Tisaflex F07220H00080004
0,80 0,40 0,50 10,0 0,75 12,0 50 4,00 11,08 11,46 12,03 12,48 2 HA Tisaflex F07220H00080005
0,80 0,40 0,50 3,0 0,75 12,0 50 4,00 3,73 3,93 4,25 4,54 2 HA Tisaflex F07220H00080006
0,80 0,40 0,50 5,0 0,75 12,0 50 4,00 5,85 6,11 6,53 6,88 2 HA Tisaflex F07220H00080007
0,80 0,40 0,50 12,0 0,75 12,0 50 4,00 13,16 13,58 14,19 14,67 2 HA Tisaflex F07220H00080008
0,50 0,25 0,35 1,0 0,45 12,0 50 4,00 1,61 1,71 1,91 2,10 2 HA Tisaflex F07220H00050001
1,00 0,50 0,80 2,0 0,95 12,0 50 4,00 2,66 2,81 3,07 3,30 2 HA Tisaflex F07220H00100001
1,00 0,50 0,80 5,0 0,95 12,0 50 4,00 5,84 6,10 6,52 6,86 2 HA Tisaflex F07220H00100011
1,20 0,60 1,00 4,0 1,15 12,0 50 4,00 4,78 5,00 5,37 5,68 2 HA Tisaflex F07220H00120002
1,20 0,60 1,00 5,0 1,15 12,0 50 4,00 5,84 6,09 6,50 6,85 2 HA Tisaflex F07220H00120003
1,20 0,60 1,00 6,0 1,15 12,0 50 4,00 6,89 7,17 7,62 7,99 2 HA Tisaflex F07220H00120004
1,20 0,60 1,00 8,0 1,15 12,0 50 4,00 8,99 9,32 9,83 10,24 2 HA Tisaflex F07220H00120005
1,20 0,60 1,00 10,0 1,15 12,0 50 4,00 11,07 11,45 12,01 12,46 2 HA Tisaflex F07220H00120006
1,50 0,75 1,35 4,0 1,45 12,0 50 4,00 4,77 4,99 5,35 5,66 2 HA Tisaflex F07220H00150001
1,50 0,75 1,35 5,0 1,45 12,0 50 4,00 5,83 6,08 6,49 6,82 2 HA Tisaflex F07220H00150006
1,00 0,50 0,80 4,0 0,95 12,0 50 4,00 4,79 5,01 5,39 5,70 2 HA Tisaflex F07220H00100002
1,00 0,50 0,80 6,0 0,95 12,0 50 4,00 6,90 7,18 7,63 8,00 2 HA Tisaflex F07220H00100003
1,00 0,50 0,80 8,0 0,95 12,0 50 4,00 8,99 9,33 9,84 10,25 2 HA Tisaflex F07220H00100004
1,00 0,50 0,80 10,0 0,95 12,0 50 4,00 11,08 11,45 12,02 12,47 2 HA Tisaflex F07220H00100005
1,50 0,75 1,35 8,0 1,45 12,0 50 4,00 8,98 9,31 9,82 10,23 2 HA Tisaflex F07220H00150002
1,50 0,75 1,35 6,0 1,45 12,0 50 4,00 6,88 7,16 7,61 7,97 2 HA Tisaflex F07220H00150007
1,50 0,75 1,35 10,0 1,45 12,0 50 4,00 11,07 11,44 12,00 12,45 2 HA Tisaflex F07220H00150008
1,20 0,60 1,00 2,5 1,15 12,0 50 4,00 2,65 2,79 3,05 3,28 2 HA Tisaflex F07220H00120001
1,00 0,50 0,80 12,0 0,95 12,0 60 4,00 13,16 13,57 14,19 14,66 2 HA Tisaflex F07220H00100006
1,00 0,50 0,80 14,0 0,95 12,0 60 4,00 15,23 15,68 16,33 16,84 2 HA Tisaflex F07220H00100007
1,00 0,50 0,80 16,0 0,95 12,0 60 4,00 17,30 17,78 18,47 18,99 2 HA Tisaflex F07220H00100008
1,00 0,50 0,80 18,0 0,95 12,0 60 4,00 19,36 19,87 20,60 21,14 2 HA Tisaflex F07220H00100009
1,00 0,50 0,80 20,0 0,95 12,0 60 4,00 21,43 21,96 22,71 23,27 2 HA Tisaflex F07220H00100010
1,00 0,50 0,80 15,0 0,95 12,0 60 4,00 16,26 16,73 17,40 17,92 2 HA Tisaflex F07220H00100012
1,20 0,60 1,00 12,0 1,15 12,0 60 4,00 13,15 13,57 14,18 14,65 2 HA Tisaflex F07220H00120007
1,20 0,60 1,00 14,0 1,15 12,0 60 4,00 15,23 15,67 16,33 16,83 2 HA Tisaflex F07220H00120008
1,20 0,60 1,00 15,0 1,15 12,0 60 4,00 16,26 16,72 17,40 17,91 2 HA Tisaflex F07220H00120009
1,20 0,60 1,00 16,0 1,15 12,0 60 4,00 17,30 17,77 18,46 18,99 2 HA Tisaflex F07220H00120010
