737

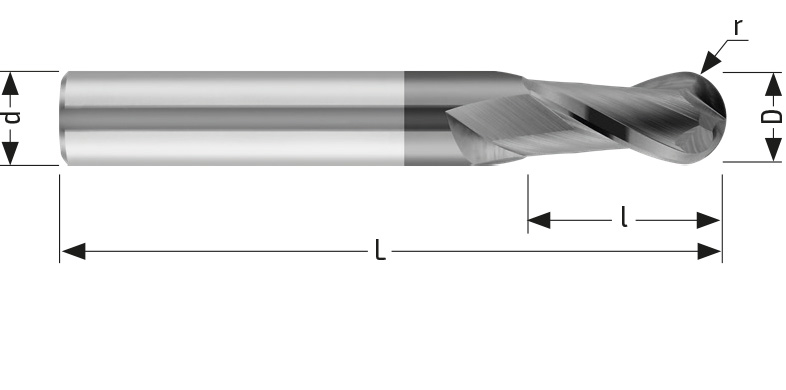

Diameter of cutting edge
Corner Radius
Cutting length
Neck Relief Length
Overall Length
D h10 | d h6 | L | l | Cr/r | Z | Shank ref. |
Coatings (Balinit®) |
Code | Order | |
---|---|---|---|---|---|---|---|---|---|---|
0,10 | 3,00 | 38 | 0,20 | 0,05 | 2 | HA | Alcrona | HMG737001 | ||
0,20 | 3,00 | 38 | 0,50 | 0,10 | 2 | HA | Alcrona | HMG737002 | ||
0,30 | 3,00 | 38 | 0,80 | 0,15 | 2 | HA | Alcrona | HMG737003 | ||
0,40 | 3,00 | 38 | 1,00 | 0,20 | 2 | HA | Alcrona | HMG737004 | ||
0,50 | 3,00 | 38 | 1,50 | 0,30 | 2 | HA | Alcrona | HMG737005 | ||
0,60 | 3,00 | 38 | 1,50 | 0,30 | 2 | HA | Alcrona | HMG737006 | ||
0,70 | 3,00 | 38 | 2,00 | 0,35 | 2 | HA | Alcrona | HMG737007 | ||
0,80 | 3,00 | 38 | 2,00 | 0,40 | 2 | HA | Alcrona | HMG737008 | ||
1,00 | 3,00 | 38 | 3,00 | 0,50 | 2 | HA | Alcrona | HMG737010 | ||
1,10 | 3,00 | 38 | 3,00 | 0,55 | 2 | HA | Alcrona | HMG737011 | ||
1,20 | 3,00 | 38 | 4,00 | 0,60 | 2 | HA | Alcrona | HMG737012 | ||
1,40 | 3,00 | 38 | 4,00 | 0,70 | 2 | HA | Alcrona | HMG737014 | ||
1,50 | 3,00 | 38 | 4,00 | 0,75 | 2 | HA | Alcrona | HMG737015 | ||
1,60 | 3,00 | 38 | 4,00 | 0,80 | 2 | HA | Alcrona | HMG737016 | ||
1,80 | 3,00 | 38 | 5,00 | 0,90 | 2 | HA | Alcrona | HMG737018 | ||
1,00 | 6,00 | 53 | 3,00 | 0,50 | 2 | HA | Alcrona | HMG737010R | ||
1,50 | 6,00 | 53 | 4,00 | 0,75 | 2 | HA | Alcrona | HMG737015R | ||
2,00 | 3,00 | 38 | 5,00 | 1,00 | 2 | HA | Alcrona | HMG737020 | ||
2,50 | 3,00 | 38 | 7,00 | 1,25 | 2 | HA | Alcrona | HMG737025 | ||
2,00 | 6,00 | 53 | 5,00 | 1,00 | 2 | HA | Alcrona | HMG737020R | ||
2,50 | 6,00 | 53 | 7,00 | 1,25 | 2 | HA | Alcrona | HMG737025R | ||
3,00 | 3,00 | 38 | 7,00 | 1,50 | 2 | HA | Alcrona | HMG737030 | ||
3,50 | 4,00 | 50 | 7,00 | 1,75 | 2 | HA | Alcrona | HMG737035 | ||
3,00 | 6,00 | 53 | 7,00 | 1,50 | 2 | HA | Alcrona | HMG737030R | ||
4,00 | 4,00 | 50 | 8,00 | 2,00 | 2 | HA | Alcrona | HMG737040 | ||
5,00 | 5,00 | 50 | 10,00 | 2,50 | 2 | HA | Alcrona | HMG737050 | ||
6,00 | 6,00 | 57 | 10,00 | 3,00 | 2 | HA | Alcrona | HMG737060 | ||
7,00 | 7,00 | 60 | 13,00 | 3,50 | 2 | HA | Alcrona | HMG737070 | ||
8,00 | 8,00 | 63 | 16,00 | 4,00 | 2 | HA | Alcrona | HMG737080 | ||
9,00 | 9,00 | 69 | 16,00 | 4,50 | 2 | HA | Alcrona | HMG737090 | ||
10,00 | 10,00 | 72 | 19,00 | 5,00 | 2 | HA | Alcrona | HMG737100 | ||
11,00 | 11,00 | 83 | 22,00 | 5,50 | 2 | HA | Alcrona | HMG737110 | ||
12,00 | 12,00 | 83 | 22,00 | 6,00 | 2 | HA | Alcrona | HMG737120 | ||
13,00 | 13,00 | 83 | 22,00 | 6,50 | 2 | HA | Alcrona | HMG737130 | ||
14,00 | 14,00 | 83 | 22,00 | 7,00 | 2 | HA | Alcrona | HMG737140 | ||
15,00 | 15,00 | 92 | 26,00 | 7,50 | 2 | HA | Alcrona | HMG737150 | ||
16,00 | 16,00 | 92 | 26,00 | 8,00 | 2 | HA | Alcrona | HMG737160 | ||
18,00 | 18,00 | 92 | 26,00 | 9,00 | 2 | HA | Alcrona | HMG737180 | ||
20,00 | 20,00 | 104 | 38,00 | 10,00 | 2 | HA | Alcrona | HMG737200 | ||
0,10 | 3,00 | 38 | 0,20 | 0,05 | 2 | HA | Futura | HMF737001 | ||
0,20 | 3,00 | 38 | 0,50 | 0,10 | 2 | HA | Futura | HMF737002 | ||
0,30 | 3,00 | 38 | 0,80 | 0,15 | 2 | HA | Futura | HMF737003 | ||
0,40 | 3,00 | 38 | 1,00 | 0,20 | 2 | HA | Futura | HMF737004 | ||
0,50 | 3,00 | 38 | 1,50 | 0,30 | 2 | HA | Futura | HMF737005 | ||
0,60 | 3,00 | 38 | 1,50 | 0,30 | 2 | HA | Futura | HMF737006 | ||
0,70 | 3,00 | 38 | 2,00 | 0,35 | 2 | HA | Futura | HMF737007 | ||
0,80 | 3,00 | 38 | 2,00 | 0,40 | 2 | HA | Futura | HMF737008 | ||
1,00 | 3,00 | 38 | 3,00 | 0,50 | 2 | HA | Futura | HMF737010 | ||
1,10 | 3,00 | 38 | 3,00 | 0,55 | 2 | HA | Futura | HMF737011 | ||
1,20 | 3,00 | 38 | 4,00 | 0,60 | 2 | HA | Futura | HMF737012 |
