00024

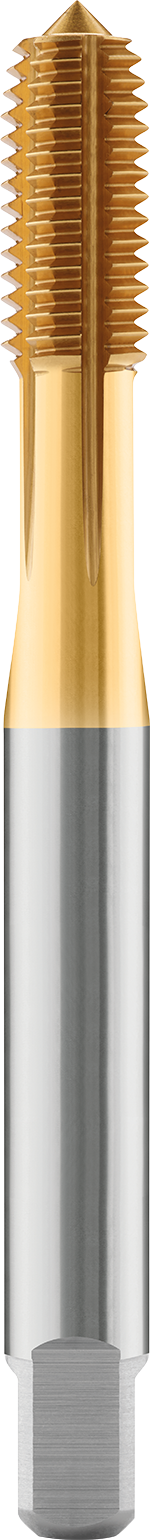

Tarauds à rouler HSSE avec goujures de lubrification
00024
Diamètre partie coupante
Rayon de bec
Longueur utile
Longueur dégagement
Longueur totale
Produits :
| dv | D | P | L | l | l1 | d | a | Z | Norm | Dpr |
Revêtements (Balinit®) |
Code | Commandez | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 2,00 | 0,40 | 45 | 7,00 | 11,0 | 2,80 | 2,10 | 3 | DIN 371 | 1,85 | TiN | T00024T00200001 | ||
| M2,5 | 2,50 | 0,45 | 50 | 9,00 | 15,0 | 2,80 | 2,10 | 3 | DIN 371 | 2,30 | TiN | T00024T00250001 | ||
| M3 | 3,00 | 0,50 | 56 | 10,00 | 18,0 | 3,50 | 2,70 | 4 | DIN 371 | 2,80 | TiN | T00024T00300001 | ||
| M3,5 | 3,50 | 0,60 | 56 | 11,00 | 20,0 | 4,00 | 3,00 | 4 | DIN 371 | 3,25 | TiN | T00024T00350001 | ||
| M4 | 4,00 | 0,70 | 63 | 12,00 | 21,0 | 4,50 | 3,40 | 5 | DIN 371 | 3,70 | TiN | T00024T00400001 | ||
| M5 | 5,00 | 0,80 | 70 | 14,00 | 24,5 | 6,00 | 4,90 | 5 | DIN 371 | 4,65 | TiN | T00024T00500001 | ||
| M6 | 6,00 | 1,00 | 80 | 16,00 | 29,0 | 6,00 | 4,90 | 5 | DIN 371 | 5,55 | TiN | T00024T00600001 | ||
| M8 | 8,00 | 1,25 | 90 | 18,00 | 33,0 | 8,00 | 6,20 | 5 | DIN 371 | 7,40 | TiN | T00024T00800001 | ||
| M10 | 10,00 | 1,50 | 100 | 20,00 | 36,0 | 10,00 | 8,00 | 5 | DIN 371 | 9,30 | TiN | T00024T01000001 | ||
| M12 | 12,00 | 1,75 | 110 | 24,00 | — | 9,00 | 7,00 | 5 | DIN 376 | 11,20 | TiN | T00024T01200001 | ||
| M14 | 14,00 | 2,00 | 110 | 25,00 | — | 11,00 | 9,00 | 6 | DIN 376 | 13,10 | TiN | T00024T01400001 | ||
| M16 | 16,00 | 2,00 | 110 | 28,00 | — | 12,00 | 9,00 | 6 | DIN 376 | 15,10 | TiN | T00024T01600001 | ||
| M18 | 18,00 | 2,50 | 125 | 28,00 | — | 14,00 | 11,00 | 8 | DIN 376 | 16,90 | TiN | T00024T01800001 | ||
| M20 | 20,00 | 2,50 | 140 | 30,00 | — | 16,00 | 12,00 | 8 | DIN 376 | 18,90 | TiN | T00024T02000001 |
