00031
HSS-PmCo machine taps for through holes straight flute, corrected entry
TIH1
00031

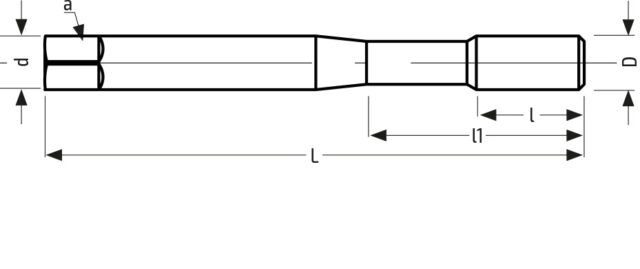

Диаметр режущей части
Угловой радиус
Длина режущей части
Длина обнижения
Общая длина
Продукты :
| dv | D | P | L | l | l1 | d h9 | a | Z | Norm | Dpr |
Покрытия (Balinit®) |
Код | Заказать | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M1 | 1,00 | 0,25 | 40 | 5,50 | 7,5 | 2,50 | 2,10 | 2 | DIN 371 | 0,75 | Threadmax | T00031E00100001 | ||
| M1,2 | 1,20 | 0,25 | 40 | 5,50 | 7,5 | 2,50 | 2,10 | 2 | DIN 371 | 0,95 | Threadmax | T00031E00120001 | ||
| M1,4 | 1,40 | 0,30 | 40 | 7,00 | 10,0 | 2,50 | 2,10 | 2 | DIN 371 | 1,10 | Threadmax | T00031E00140001 | ||
| M1,6 | 1,60 | 0,35 | 40 | 8,00 | 11,0 | 2,50 | 2,10 | 2 | DIN 371 | 1,25 | Threadmax | T00031E00160001 | ||
| M1,7 | 1,70 | 0,35 | 40 | 8,00 | 11,0 | 2,50 | 2,10 | 2 | DIN 371 | 1,35 | Threadmax | T00031E00170001 | ||
| M1,8 | 1,80 | 0,35 | 40 | 8,00 | 11,0 | 2,50 | 2,10 | 2 | DIN 371 | 1,45 | Threadmax | T00031E00180001 | ||
| M2 | 2,00 | 0,40 | 45 | 7,00 | 11,0 | 2,80 | 2,10 | 3 | DIN 371 | 1,60 | Threadmax | T00031E00200001 | ||
| M2,5 | 2,50 | 0,45 | 50 | 9,00 | 15,0 | 2,80 | 2,10 | 3 | DIN 371 | 2,05 | Threadmax | T00031E00250001 | ||
| M3 | 3,00 | 0,50 | 56 | 10,00 | 18,0 | 3,50 | 2,70 | 3 | DIN 371 | 2,50 | Threadmax | T00031E00300001 | ||
| M4 | 4,00 | 0,70 | 63 | 12,00 | 21,0 | 4,50 | 3,40 | 3 | DIN 371 | 3,30 | Threadmax | T00031E00400001 | ||
| M5 | 5,00 | 0,80 | 70 | 14,00 | 24,5 | 6,00 | 4,90 | 3 | DIN 371 | 4,20 | Threadmax | T00031E00500001 | ||
| M6 | 6,00 | 1,00 | 80 | 16,00 | 29,0 | 6,00 | 4,90 | 3 | DIN 371 | 5,00 | Threadmax | T00031E00600001 | ||
| M8 | 8,00 | 1,25 | 90 | 18,00 | 33,0 | 8,00 | 6,20 | 3 | DIN 371 | 6,80 | Threadmax | T00031E00800001 | ||
| M10 | 10,00 | 1,50 | 100 | 20,00 | 36,0 | 10,00 | 8,00 | 3 | DIN 371 | 8,50 | Threadmax | T00031E01000001 | ||
| M12 | 12,00 | 1,75 | 110 | 24,00 | — | 9,00 | 7,00 | 4 | DIN 376 | 10,20 | Threadmax | T00031E01200001 | ||
| M14 | 14,00 | 2,00 | 110 | 25,00 | — | 11,00 | 9,00 | 4 | DIN 376 | 12,00 | Threadmax | T00031E01400001 | ||
| M16 | 16,00 | 2,00 | 110 | 28,00 | — | 12,00 | 9,00 | 4 | DIN 376 | 14,00 | Threadmax | T00031E01600001 | ||
| M18 | 18,00 | 2,50 | 125 | 32,00 | — | 14,00 | 11,00 | 4 | DIN 376 | 15,50 | Threadmax | T00031E01800001 | ||
| M20 | 20,00 | 2,50 | 140 | 32,00 | — | 16,00 | 12,00 | 4 | DIN 376 | 17,50 | Threadmax | T00031E02000001 | ||
| M24 | 24,00 | 3,00 | 160 | 36,00 | — | 18,00 | 14,50 | 4 | DIN 376 | 21,00 | Threadmax | T00031E02400001 | ||
| M27 | 27,00 | 3,00 | 160 | 36,00 | — | 20,00 | 16,00 | 4 | DIN 376 | 24,00 | Threadmax | T00031E02700001 | ||
| M30 | 30,00 | 3,50 | 180 | 40,00 | — | 22,00 | 18,00 | 4 | DIN 376 | 26,50 | Threadmax | T00031E03000001 | ||
| M33 | 33,00 | 3,50 | 180 | 40,00 | — | 25,00 | 20,00 | 5 | DIN 376 | 29,50 | Threadmax | T00031E03300001 | ||
| M36 | 36,00 | 4,00 | 200 | 55,00 | — | 28,00 | 22,00 | 5 | DIN 376 | 32,00 | Threadmax | T00031E03600001 |
